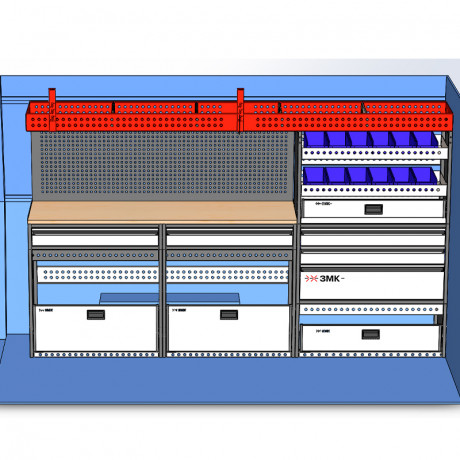

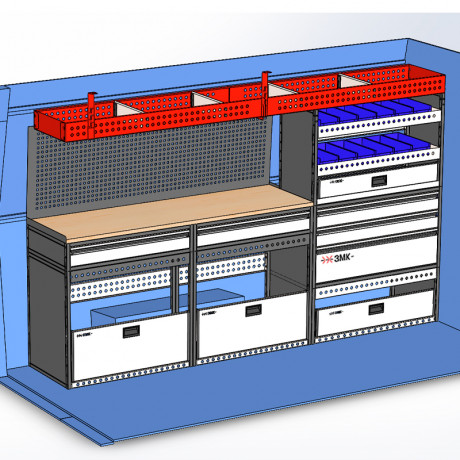

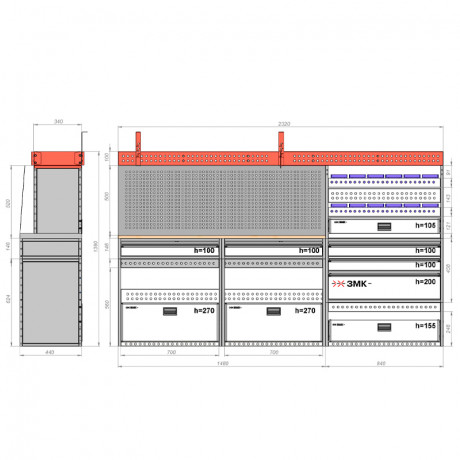

АВТОКОМПЛЕКТЫ РИ.13.152.1390.2320.440
Описание
Составляющие элементы комплектов АВТОстеллажей изготовлены из высококачественной холоднокатаной стали толщиной 1 мм.
Рамы, на которых собираются конструкции, изготовлены из высококачественной профильной стальной трубы квадратного сечения 20х20 мм. Покрытие - порошковое полимерное. Цвет синий (RAL-5005). Шаг отверстий для крепления составляет 52 мм, что позволяет подобрать высоту размещения полок, ящиков или столешниц самым удобным способом.
Перфорированные стенки, экраны или борта полок позволяют фиксировать с помощью резиновых креплений вспомогательный инструмент или оборудование.
Допустимая нагрузка на все ящики до 35 кг.
Допустимая нагрузка на все полки до 50 кг.
Допустимая нагрузка на столешницы до 100 кг.
В комплект стеллажа входят все необходимые метизы, фиксаторы, кронштейны и усилители.
Примечание: стеллажи поставляются в разобранном виде в надежной упаковке.
Инструкция по монтажу в автомобиль модульных систем: [СКАЧАТЬ]
РИ.AM.1.362.1390.2320.440 | ||
№ | Наименование товара | Кол-во |
1 | Краска RAL 3002 (красный) | 0,824 |
2 | Краска RAL 7021 (темно-серый) | 1,6 |
3 | Краска RAL 7043 (светло-серый) | 1 076 |
4 | Крышка откидная 270*700 Орион | 2 |
5 | Металлический бортик на столешницу 1480*440*36 (сталь 2 мм) | 1 |
6 | Модуль под ящики 146*740*440 | 2 |
7 | Набор метизов для смежных конструкций | 16 |
8 | Опора перф.усил. 64*1440*20 | 1 |
9 | Опора перф.усил. 64*700*20 | 2 |
10 | Полка подвесная 2320*340*100 перф. | 1 |
11 | Разделитель полки 340*100 пластик | 4 |
12 | Рама 624*440*20 | 2 |
13 | Рама скос 624*200*20 | 2 |
14 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
15 | Сборка-Автомобильного модуля с выдвижными ящиками | 2 |
16 | Сборка-Автомобильного модуля с откидными крышками | 1 |
17 | Стенка боковая 116*400*20 | 2 |
18 | Стенка боковая 584*400*20 | 2 |
19 | Стенка задняя усиливающая 100*1440*20 | 1 |
20 | Столешница фанерная 1480*440*21 | 1 |
21 | Уголок 33*700*20 | 2 |
22 | Упаковка готовой продукции (авто) | 2 |
23 | Экран перфорированный 500*1480 | 1 |
24 | Ящик выдвижной 100*700*440 | 2 |
РИ.AM.2.778.1390.840.440 | ||
№ | Наименование товара | Кол-во |
1 | Комплектация заказа клиенту | 2 |
2 | Краска RAL 7021 (темно-серый) | 0,873 |
3 | Краска RAL 7043 (светло-серый) | 2 329 |
4 | Крышка откидная 105*800 Орион | 1 |
5 | Крышка откидная 155*800 Орион | 1 |
6 | Модуль под ящики 458*840*440 | 1 |
7 | Набор метизов для КкК-I-1 (>520 мм) Вюрт | 2 |
8 | Набор метизов для КкК-II Вюрт | 2 |
9 | Набор метизов для смежных конструкций | 4 |
10 | Опора перф.усил. 64*800*20 | 2 |
11 | Пластиковый складской лоток 12.330.65 300х117х90 SK 3109 | 12 |
12 | Полка 800*340*33 | 1 |
13 | Полка 800*340*65 перф. | 2 |
14 | Рама 312*440*20 | 2 |
15 | Рама 520*340*20 | 2 |
16 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
17 | Сборка-Автомобильного модуля с выдвижными ящиками | 1 |
18 | Сборка-Автомобильного модуля с откидными крышками | 1 |
19 | Стенка боковая 272*400*20 | 1 |
20 | Стенка боковая 418*400*20 | 1 |
21 | Стенка боковая 480*300*20 | 2 |
22 | Стенка задняя усиливающая 100*800*20 | 2 |
23 | Уголок 33*800*20 | 1 |
24 | Упаковка готовой продукции | 2 |
25 | Ящик выдвижной 100*800*440 | 2 |
26 | Ящик выдвижной 200*800*440 | 1 |
