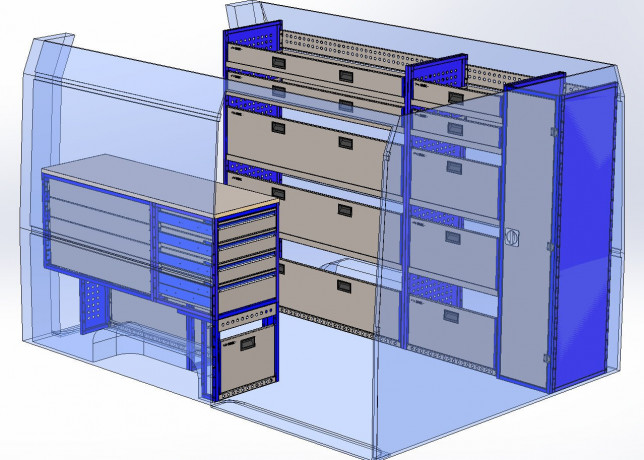

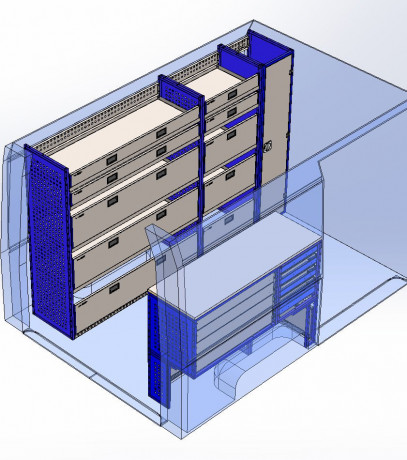

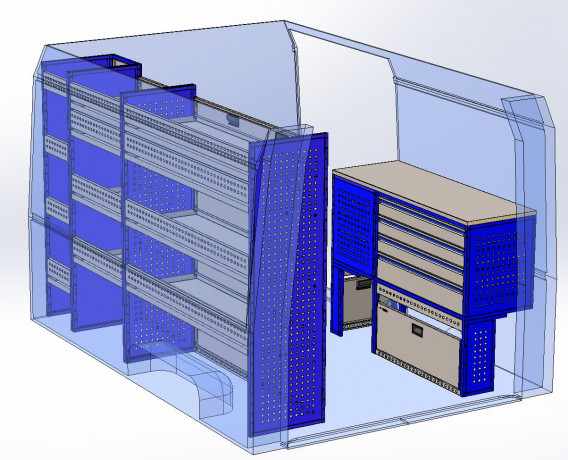

АВТОКОМПЛЕКТЫ РИ.13.151.1500.2320.460
Описание
Составляющие элементы комплектов АВТОстеллажей изготовлены из высококачественной холоднокатаной стали толщиной 1 мм.
Рамы, на которых собираются конструкции, изготовлены из высококачественной профильной стальной трубы квадратного сечения 20х20 мм. Покрытие - порошковое полимерное. Цвет синий (RAL-5005). Шаг отверстий для крепления составляет 52 мм, что позволяет подобрать высоту размещения полок, ящиков или столешниц самым удобным способом.
Перфорированные стенки, экраны или борта полок позволяют фиксировать с помощью резиновых креплений вспомогательный инструмент или оборудование.
Допустимая нагрузка на все ящики до 35 кг.
Допустимая нагрузка на все полки до 50 кг.
Допустимая нагрузка на столешницы до 100 кг.
В комплект стеллажа входят все необходимые метизы, фиксаторы, кронштейны и усилители.
Примечание: стеллажи поставляются в разобранном виде в надежной упаковке.
Инструкция по монтажу в автомобиль модульных систем: [СКАЧАТЬ]

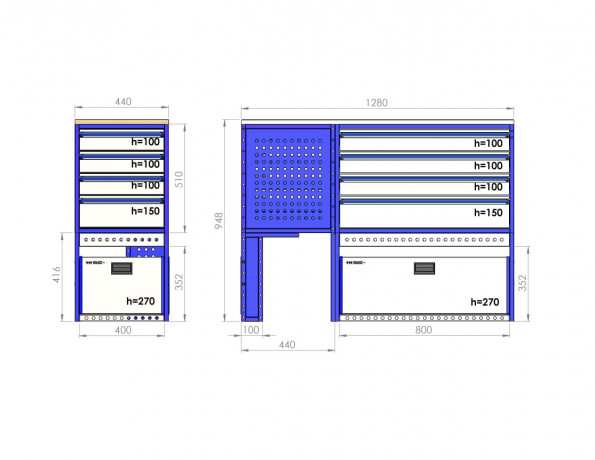

РИ.AM.1.306.1.948.1280.440 | ||
№ | Наименование товара | Кол-во |
1 | Комплектация заказа клиенту | 0,5 |
2 | Краска АВТО-ДВЕРИ-ПОЛКИ | 3 189 |
3 | Краска АВТО-РАМЫ | 1 998 |
4 | Крышка откидная 270*400 Орион | 1 |
5 | Крышка откидная 270*800 Орион | 1 |
6 | Металлический настил на столешницу 1280*440*21 | 1 |
7 | Модуль под ящики 510*440*440 | 1 |
8 | Модуль под ящики 510*840*440 | 1 |
9 | Набор метизов для КкК-I (<520 мм) Вюрт | 4 |
10 | Набор метизов для КкК-II Вюрт | 4 |
11 | Набор метизов для смежных конструкций | 5 |
12 | Опора перф.усил. 64*400*20 | 2 |
13 | Опора перф.усил. 64*800*20 | 2 |
14 | Рама скос 416*100*20 | 2 |
15 | Рама скос 416*200*20 | 3 |
16 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
17 | Сборка-Автомобильного модуля с выдвижными ящиками | 2 |
18 | Сборка-Автомобильного модуля с откидными крышками | 2 |
19 | Стенка боковая 376*160*20 перф. | 1 |
20 | Стенка боковая 376*60*20 | 1 |
21 | Стенка боковая 470*400*20 перф. | 2 |
22 | Столешница фанерная 1280*440*21 | 1 |
23 | Уголок 33*400*20 | 1 |
24 | Уголок 33*800*20 | 1 |
25 | Упаковка готовой продукции (авто) | 2 |
26 | Ящик выдвижной 100*400*440 | 3 |
27 | Ящик выдвижной 100*800*440 | 3 |
28 | Ящик выдвижной 150*400*440 | 1 |
29 | Ящик выдвижной 150*800*440 | 1 |

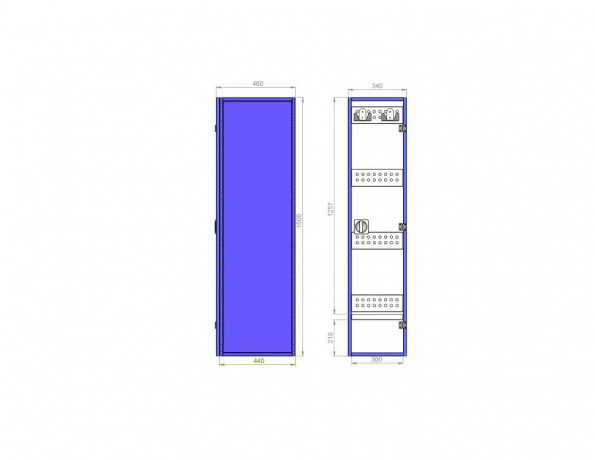

РИ.AM.3.153.1500.340.460 | ||
№ | Наименование товара | Кол-во |
1 | Дверной блок 1500*340*20 | 1 |
2 | Краска АВТО-ДВЕРИ-ПОЛКИ | 0,532 |
3 | Краска АВТО-РАМЫ | 0,62 |
4 | Крючок двойной | 2 |
5 | Набор метизов для КкК-II Вюрт | 2 |
6 | Полка 300*440*33 | 1 |
7 | Рама 1500*440*20 | 2 |
8 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
9 | Сборка-Автомобильного модуля с дверным блоком | 1 |
10 | Стенка боковая 1460*400*20 | 2 |
11 | Стенка задняя усиливающая 100*300*20 | 4 |
12 | Упаковка готовой продукции (авто) | 1 |

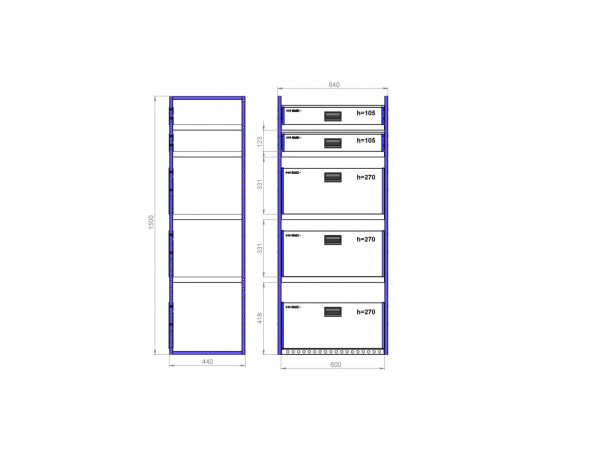

РИ.AM.2.719.2.1500.640.440 | ||
№ | Наименование товара | Кол-во |
1 | Комплектация заказа клиенту | 2 |
2 | Краска АВТО-ДВЕРИ-ПОЛКИ | 1,83 |
3 | Краска АВТО-РАМЫ | 0,621 |
4 | Крышка откидная 105*600 | 2 |
5 | Крышка откидная 270*600 Орион | 3 |
6 | Набор метизов для КкК-I-1 (>520 мм) Вюрт | 2 |
7 | Полка 600*440*33 | 4 |
8 | Рама 1500*440*20 | 2 |
9 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
10 | Сборка-Автомобильного модуля с откидными крышками | 1 |
11 | Стенка задняя усиливающая 100*600*20 | 4 |
12 | Уголок 33*600*20 | 1 |
13 | Упаковка готовой продукции (авто) | 2 |

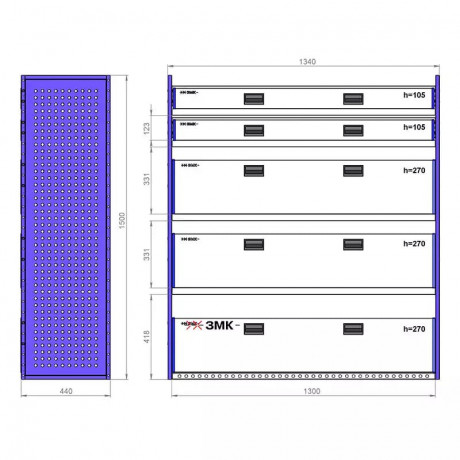

РИ.AM.2.719.1500.1340.440 | ||
№ | Наименование товара | Кол-во |
1 | Комплектация заказа клиенту | 2 |
2 | Краска АВТО-ДВЕРИ-ПОЛКИ | 2 881 |
3 | Краска АВТО-РАМЫ | 1 158 |
4 | Крышка откидная 105*1300 Орион | 2 |
5 | Крышка откидная 270*1300 Орион | 3 |
6 | Набор метизов для КкК-I-1 (>520 мм) Вюрт | 2 |
7 | Полка 1300*440*33 1,5 мм с РЖ | 4 |
8 | Рама 1500*440*20 | 2 |
9 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
10 | Сборка-Автомобильного модуля с откидными крышками | 1 |
11 | Стенка боковая 1460*400*20 перф. | 2 |
12 | Стенка задняя усиливающая 100*1300*20 | 4 |
13 | Уголок 33*1300*20 | 1 |
14 | Упаковка готовой продукции (авто) | 2 |
