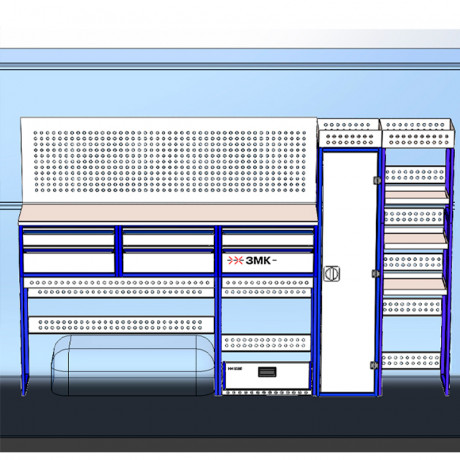

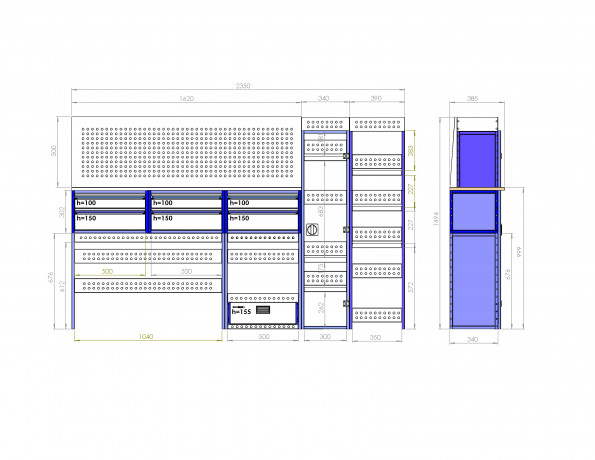

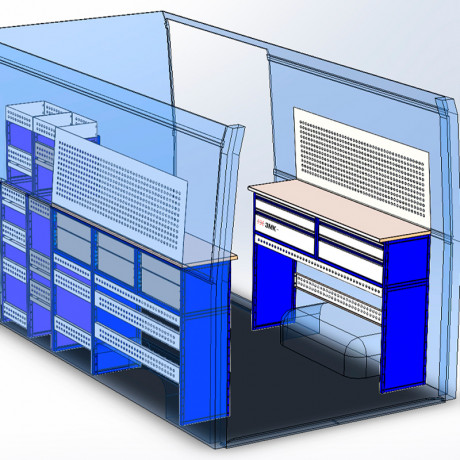

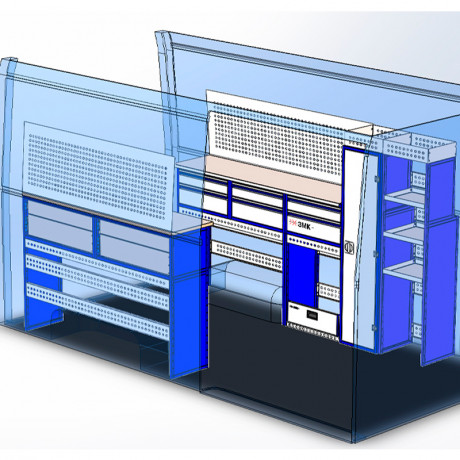

АВТОКОМПЛЕКТЫ РИ.13.150.1494.2350.385
Описание
Составляющие элементы комплектов АВТОстеллажей изготовлены из высококачественной холоднокатаной стали толщиной 1 мм.
Рамы, на которых собираются конструкции, изготовлены из высококачественной профильной стальной трубы квадратного сечения 20х20 мм. Покрытие - порошковое полимерное. Цвет синий (RAL-5005). Шаг отверстий для крепления составляет 52 мм, что позволяет подобрать высоту размещения полок, ящиков или столешниц самым удобным способом.
Перфорированные стенки, экраны или борта полок позволяют фиксировать с помощью резиновых креплений вспомогательный инструмент или оборудование.
Допустимая нагрузка на все ящики до 35 кг.
Допустимая нагрузка на все полки до 50 кг.
Допустимая нагрузка на столешницы до 100 кг.
В комплект стеллажа входят все необходимые метизы, фиксаторы, кронштейны и усилители.
Примечание: стеллажи поставляются в разобранном виде в надежной упаковке.
Инструкция по монтажу в автомобиль модульных систем: [СКАЧАТЬ]

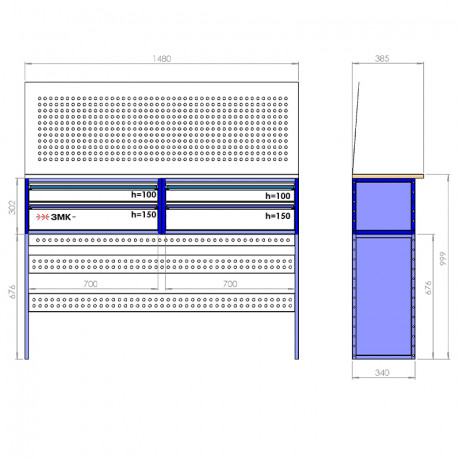

РИ.AM.1.360.999.1480.385 | ||
№ | Наименование товара | Кол-во |
1 | Краска АВТО-ДВЕРИ-ПОЛКИ | 2 907 |
2 | Краска АВТО-РАМЫ | 0,603 |
3 | Металлический настил на столешницу 1480*385*21 | 1 |
4 | Модуль под ящики 302*740*340 | 2 |
5 | Набор метизов для КкК-I-1 (>520 мм) | 2 |
6 | Набор метизов для КкК-II Вюрт | 2 |
7 | Набор метизов для смежных конструкций | 5 |
8 | Опора перф.усил. 64*1440*20 | 2 |
9 | Рама 676*340*20 | 2 |
10 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
11 | Сборка-Автомобильного модуля с выдвижными ящиками | 2 |
12 | Стенка боковая 262*300*20 | 2 |
13 | Стенка боковая 636*300*20 | 2 |
14 | Стенка задняя усиливающая 100*1440*20 | 2 |
15 | Столешница фанерная 1480*385*21 | 1 |
16 | Упаковка готовой продукции | 2 |
17 | Экран перфорированный 500*1480 | 1 |
18 | Ящик выдвижной 100*700*340 | 2 |
19 | Ящик выдвижной 150*700*340 | 2 |
РИ.AM.2.183.2.1494.390.340 | ||
№ | Наименование товара | Кол-во |
1 | Краска АВТО-ДВЕРИ-ПОЛКИ | 0,519 |
2 | Краска АВТО-РАМЫ | 0,546 |
3 | Набор метизов для КкК-I-1 (>520 мм) Вюрт | 2 |
4 | Набор метизов для КкК-II Вюрт | 2 |
5 | Набор метизов для смежных конструкций | 2 |
6 | Полка 350*290*33 | 1 |
7 | Полка 350*340*33 | 2 |
8 | Полка 390*290*100 перф. | 1 |
9 | Рама 416*290*20 | 2 |
10 | Рама 978*340*20 | 2 |
11 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
12 | Стенка боковая 376*250*20 | 1 |
13 | Стенка боковая 938*300*20 | 1 |
14 | Стенка задняя усиливающая 100*350*20 | 5 |
15 | Упаковка готовой продукции | 2 |
РИ.AM.1.170.1.999.1620.385 | ||
№ | Наименование товара | Кол-во |
1 | Краска АВТО-ДВЕРИ-ПОЛКИ | 3 208 |
2 | Краска АВТО-РАМЫ | 0,835 |
3 | Крышка откидная 155*500 Орион | 1 |
4 | Металлический настил на столешницу 1630*385*21 | 1 |
5 | Модуль под ящики 302*540*340 | 3 |
6 | Набор метизов для КкК-I-1 (>520 мм) | 4 |
7 | Набор метизов для смежных конструкций | 15 |
8 | Опора перф.усил. 64*1040*20 | 2 |
9 | Опора перф.усил. 64*500*20 | 2 |
10 | Рама 676*340*20 | 4 |
11 | Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
12 | Сборка-Автомобильного модуля с выдвижными ящиками | 3 |
13 | Стенка боковая 262*300*20 | 1 |
14 | Стенка боковая 636*300*20 | 2 |
15 | Стенка задняя усиливающая 100*1040*20 | 2 |
16 | Стенка задняя усиливающая 100*500*20 | 2 |
17 | Столешница фанерная 1630*385*21 | 1 |
18 | Уголок 33*500*20 | 1 |
19 | Упаковка готовой продукции | 2 |
20 | Экран перфорированный 500*1620 | 1 |
21 | Ящик выдвижной 100*500*340 | 3 |
22 | Ящик выдвижной 150*500*340 | 3 |
РИ.AM.3.40.1.1494.340.360 | ||
№ | Наименование товара | Кол-во |
1 | Дверной блок 1400*340*20 | 1 |
2 | Краска АВТО-ДВЕРИ-ПОЛКИ | 0,732 |
3 | Краска АВТО-РАМЫ | 0,928 |
4 | Набор метизов для КкК-I-1 (>520 мм) Вюрт | 2 |
5 | Набор метизов для КкК-II Вюрт | 2 |
6 | Набор метизов для смежных конструкций | 2 |
7 | Полка 300*290*33 | 1 |
8 | Полка 300*340*33 | 2 |
9 | Полка 340*290*100 перф. | 1 |
10 | Рама 416*290*20 | 2 |
11 | Рама 978*340*20 | 2 |
12 | Сборка-Автомобильного модуля с дверным блоком | 1 |
13 | Стенка боковая 376*250*20 | 2 |
14 | Стенка боковая 938*300*20 | 2 |
15 | Стенка задняя усиливающая 100*300*20 | 4 |
16 | Упаковка готовой продукции | 2 |
Навесная перфорированная панель 1500*500 | ||
№ | Наименование детали | Кол-во |
1 | Винт М6*20 каленый DIN912 | 5 |
2 | Винт М6х20 внутр. шест. под ключ HEX 4.0 | 8 |
3 | ГАЙКА М 6 С ФЛАН. | 4 |
4 | Деталь-Навесная перфорированная панель 1500*500 | 1 |
5 | Деталь-Уголок для крепления к кузову 40*180*35 1шт | 4 |
6 | ЗАКЛ/ГАЙКА М 6 СТ ЦФ РИФ УДЛ. | 9 |
7 | ЗАКЛЕПКА ТЯГОВАЯ ST/ST 4.8*8 | 22 |
8 | ШАЙБАМ М6 ЦИНК | 13 |
